vario pro instrukcje dla użytkownika
Na tej stronie znajdują się wszystkie informacje potrzebne do łatwego i bezproblemowego korzystania z systemu vario pro.
Jeśli chcesz przejść bezpośrednio do danego tematu, skorzystaj z menu bocznego lub odpowiednich łączy bezpośrednich.
Następujące pliki pdf są dostępne tutaj do wydrukowania:
broszura aplikatora vario pro
instrukcja dozowania
instrukcja montażu przełącznika pickup

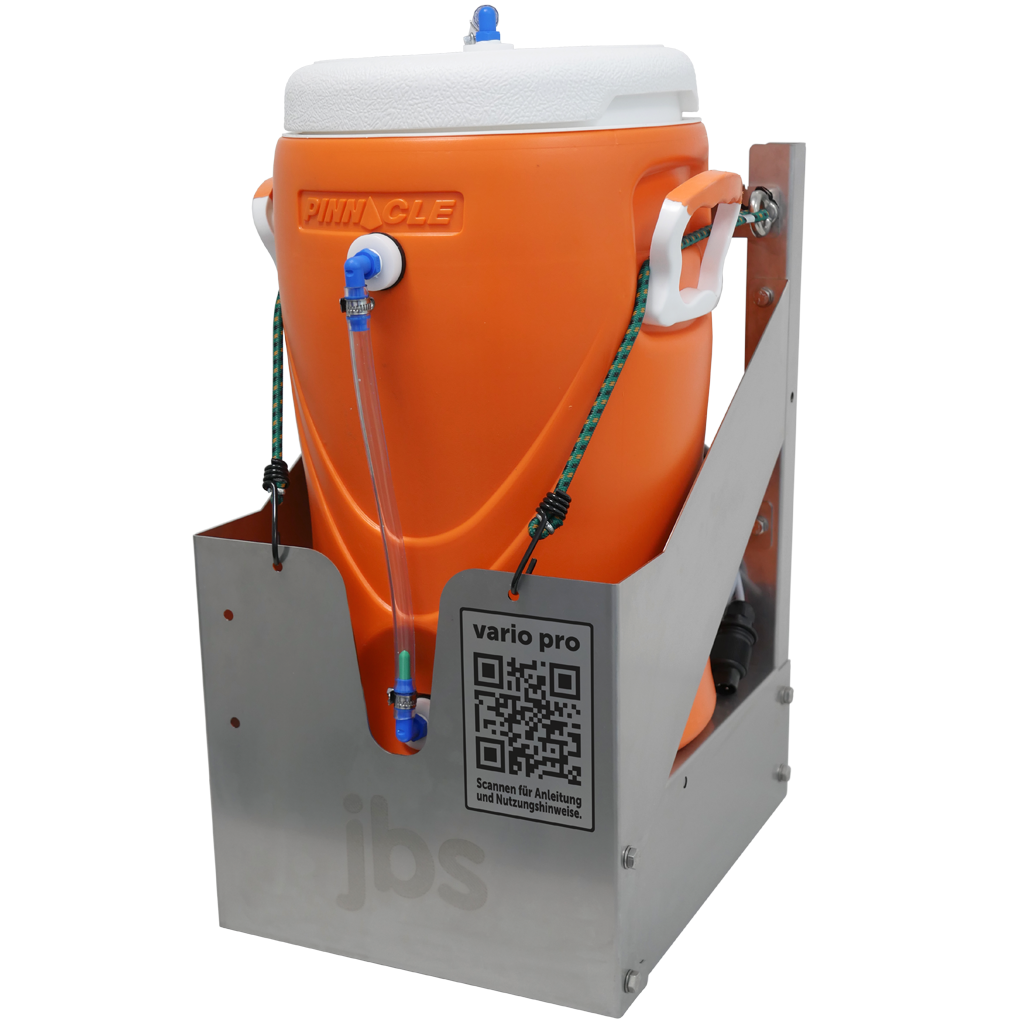

Zestawienie systemu
Zestawienie systemu
Pojemnik chłodzący
Izolowany pojemnik chłodzący ze wskaźnikiem poziomu napełnienia chroni bakterie przed ciepłem. Pojemność 20 l, przykrywka jest ochroniona dodatkowymi pętlami ekspandera. Zamocowanie na maszynie jest indywidualne.
Piłeczka do mieszania powoduje stałe mieszanie w pojemniku. Zakiszacz jest transportowany w vario cool box z 1 wkładem chłodzącym. W razie wysokiej temperatury można go włożyć do pojemnika. Trzepaczka i plan aplikacji uzupełniają cały zestaw.
Podstawa ze stali nierdzewnej, odporna na warunki atmosferyczne
Solidny uchwyt do pojemnika chłodzącego, pompa i dodatkowy bezpiecznik 12 A.
Solidne sito ssące: Dzięki solidnemu wykonaniu do wewnątrz nie dostaną sie żadne ciała obce.
2,5 m min. długość węża
Między pompą membranową a wentylem zwrotnym musi być zaistalowany 2,5 m wąż w celu zapewnienia płynnego przepływu.
Uchwyt i przepływomierz (2 - 40 l)
Uchwyt z przepływomierzem powinien być zamontowany pionowo, tak aby był widoczny dla operatora. Uchwyt umożliwia szybki demontaż przepływomierza oraz utrzymuje go bezpiecznie na miejscu.
2 Uchwyty dyszy (z zestawem)
Opcjonalnie mogą być zaistalowane jedna lub 2 dysze.Dzięki temu pasują do różnych urządzeń. Długość węża można dopasować indywidualnie. Dysze:
- mosiądz (2 - 8 l/h)
- pomarańczowa (8 - 20 l/h)
- zielona (20 - 40 l/h)
Pompa membranowa 12 V
Pompa jest integralną częścią urządzenia. Posiada wyłącznik ciśnieniowy i przy nadmiernym ciśnieniu się wyłącza zapobiegając zniszczeniu.
W przypadku przeciążenia albo spięcia bezpiecznik 10 A chroni urządzenie i przewody. Można go łatwo wymienić poprzez odkręcenie plastikowej przykrywki.
Czujnik sterowania
Zapewnia przerwę w dozowaniu w momencie kiedy pick up jest uniesiony. Czujnik jest zamontowany za pomocą wtyczki i działa poprzez pole magnetyczne (3 magnesy do zamontowania załączone). Sterująca jednostka elekktroniczna rozpoznaje automatycznie czy czujnik jest podłączony czy nie.
Czyszczenie i dezynfekcja
Po każdym użyciu wszystkie elementy i przewody należy dokładnie oczyścić wodą i w razie potrzeby zdezynfekować. Dezynfekcję należy przeprowadzić w celu usunięcia resztek kiszonki i zapobiegania tworzenia się biofilmu.
Aby uniknąć uszkodzenia urządzenia, nie należy przechowywać go przez dłuższy czas z napełnionym roztworem środka dezynfekcyjnego.
Po dezynfekcji urządzenie wraz ze wszystkimi jego elementami należy dwukrotnie przepłukać czystą wodą.
Aby uniknąć uszkodzeń spowodowanych przez mróz, vario pro i wszystkie jego części należy całkowicie opróżnić oraz przechowywać je w miejscu chronionym przed mrozem.
Dozowanie
Obliczanie szybkości przepływu / przykłady
- Określić/oszacować ilość zbioru (t/h) (przykład: 25 t/h)
- Ustalić ilość wymieszanego zakiszacza (ml/t) (przykład: 150 ml/t) (przykładowe obliczenie ilości przepływu: 25 t/h x 150 ml = 3,75 l/h)
- Wybrać odpowiednie dysze, zaznaczyć na przepływomierzu (przykład: 3,75 l)
- Kontrola: pozwól urządzeniu pracować z wodą przez 20 minut, zbierz wodę (przykład: [3,75 l / 60 min = 0,0625 l/min] x 20 min = 1,25 l wody w wiadrze)
- Oszacuj tonaż do zakiszania (przykład: 400 t) i wymaganą ilość zakiszacza: (przykład: 400 t x 150 ml/t = 60 l roztworu) (Zbiornik ma pojemność 20 l, więc w sumie wymagane są 3 napełnienia zbiornika.)
Wybór dyszy
| Kolor dyszy | Numer | Zakres ilości l/h (roztwór wodny) |
Uwagi | |
|---|---|---|---|---|
| od ... | do ... | |||
| mosiądz | 65050 | 2 | 8 | przy 2 dyszach |
| pomarańczowa | 11001 | 8 | 20 | przy 2 dyszach |
| zielona | 110015 | 20 | 40 | przy 2 dyszach |
Montaż przełącznika pickup

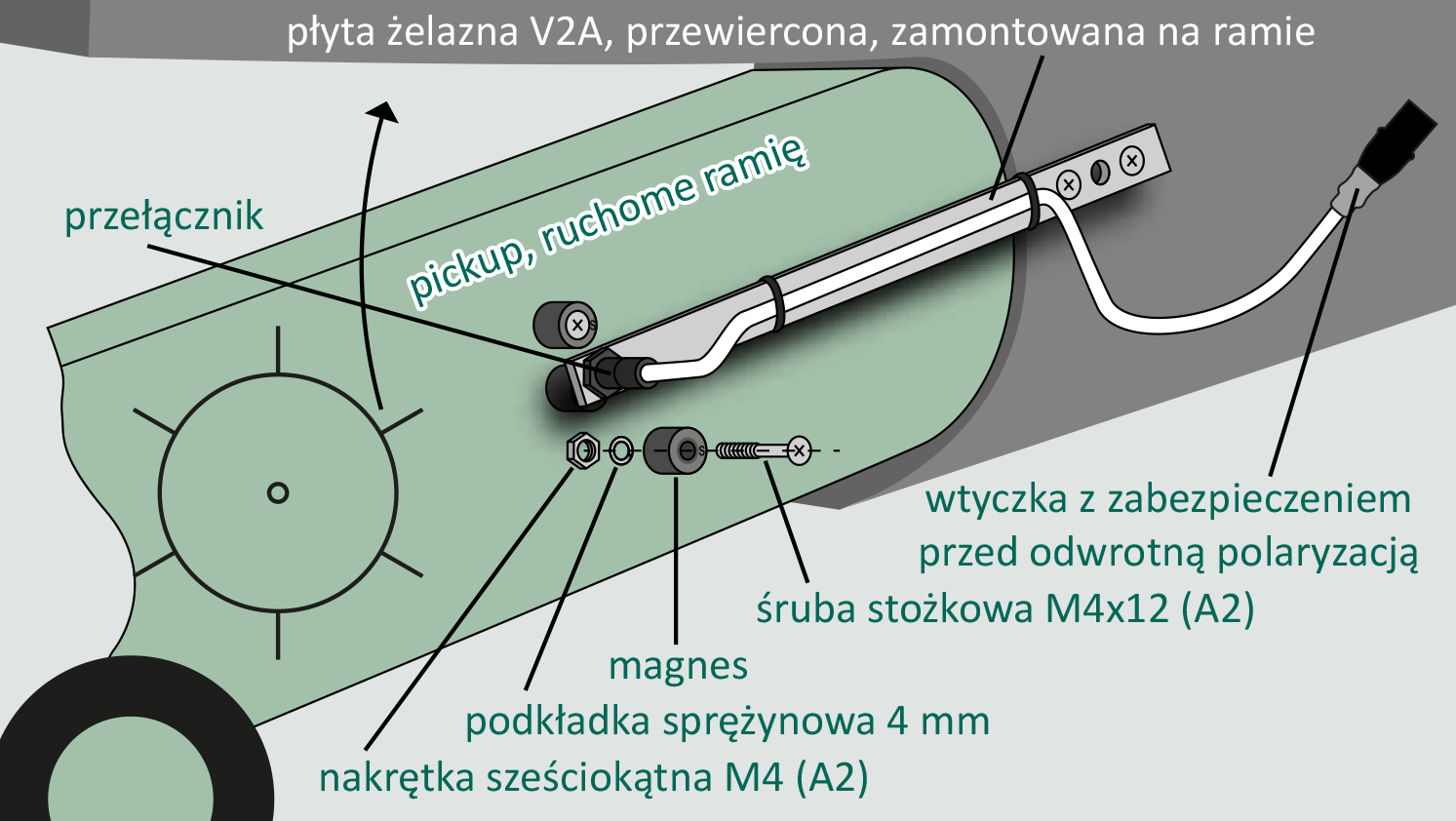

Przykład montażu
UWAGA: Montaż podobny do podanego przykładu – niektóre punkty mogą się różnić w zależności od modelu i producenta!
Pozycja transportowa (przełącznik wyłączony):
Przełącznik umieścić w prostownicy. Przymocować prostownicę (początkowo za pomocą zacisku śrubowego) do ramy stacjonarnej tak, aby włącznik magnetyczny znajdował się w pobliżu dolnej krawędzi ruchomego ramienia Pickup. UWAGA: Tymczasowe mocowanie musi znajdować się w odległości co najmniej 1,5 cm od środka ciężkości prostownicy! Teraz przymocować najniższy magnes naprzeciwko ruchomego ramienia Pick up, około 3 - 4 cm nad przełącznikiem, a pozostałe dwa nad nim w niewielkiej odległości.

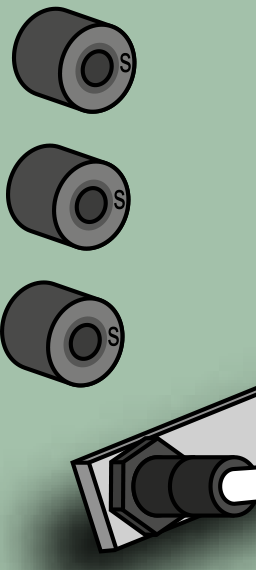

Pozycja robocza (przełącznik włączony):
Sprawdzić, czy przełącznik znajduje się na wysokości magnesów i wyregulować, jeśli to konieczne. Jeżeli przełącznik znajduje się w obszarze magnesów w pozycji roboczej i wyraźnie poza nim w pozycji transportowej (w razie potrzeby sprawdź działanie przełącznika), zaznaczyć położenie przełącznika i magnesów.

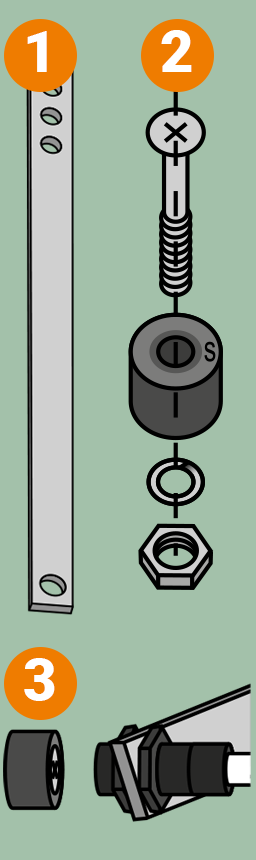

Montaż:
1 Płaskownik przykręcić lub przyspawać (spawanie BEZ włożonego wyłącznika!).

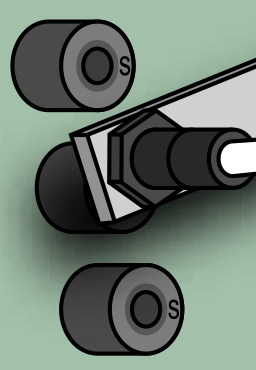

2 Przymocować magnesy za pomocą dołączonych śrub z łbem stożkowym. UWAGA: Południowy biegun magnesów (S) MUSI być widoczny!
3 Wyregulować ponownie odległość pomiędzy włącznikiem a magnesami – odległość pomiędzy powierzchnią włącznika a magnesami powinna wynosić 1 - 2 cm. Nastepnie dokręcić umiarkowanie nakrętki. Uwagi: Tylko dla napięcia odbiornika 12 lub 14 V DC do 6 W, stopień ochrony IP 65
Często zadawane pytania
Potrzebujesz pomocy?
Jeśli Twoje pytanie nie zostało uwzględnione w naszej ulotce, skontaktuj się z nami bezpośrednio, a my wspólnie rozwiążemy Twój problem.
Nasze opcje kontaktuSposób rozpylania dysz jest dziwny / tylko kapie
Jak ustawiany jest przepływ?
Specyfikacje dysz są parametrami minimalnymi i maksymalnymi, a nie optymalnymi. Oczywiście wzór natrysku jest inny, jeśli mam niższe natężenie przepływu: Przy 2 l/h przez dyszę przepływa znacznie mniej cieczy niż przy 10 l/h - podobnie jak w przypadku strumienia na kranie: im bardziej odkręcona jest woda, tym „mocniejszy” jest strumień, a przy bardzo małym po prostu kapie.
WAŻNE: Bakterie NIE mają nóg!
Oznacza to, że do rozprzestrzeniania się potrzebują wilgoci. W związku z tym można zwiększyć natężenie przepływu, a tym samym zawartość wody, zwłaszcza w przypadku suchego materiału. Dozowanie należy następnie dostosować w zależności od współczynnika rozpuszczania dodatku do kiszonki.
Z dysz nieustannie kapie
W układzie może znajdować się powietrze. W tym celu należy wymontować pompę (jeśli jest zamontowana) i uruchomić ją na „pełnym gazie”, aż powietrze zostanie usunięte.
